一、       技術簡介

ZQS-5/1000氣動射釘裝置是提高礦井作業效率的有力武器！

ZQS-5/1000氣動射釘裝置用于煤礦井下木工作業、風門密閉、巷道支護！

可快速釘合木板、混凝土等；

氣動射釘裝置由主機、灑水冷卻噴頭、雙重斷水保護裝置、射釘、凈化器、液壓膠管總成等組成，液壓膠管總成將氣源和主機連接起來，經過凈化的氣源提供的氣壓驅動射釘裝置快速射出，快速釘合木板或混凝土。灑水冷卻噴頭和雙重斷水保護裝置起到冷卻和去除火花的作用，保護機器正常運轉。

本設備可連續工作，既可以打木板，也可以打混凝土！

二、

適用于危險的工作環境

采用壓縮空氣作為動力，既可以是空氣壓縮機、碳纖維氣瓶，也可以是壓風管道。

主要用途：

釘合木板、固定風門

三、       產品特點

動力強勁：既可以釘進木板，也可以打到混凝土

連續射擊，提高工作效率！

防爆場所的理想工具

氣源容易獲取；

重量輕便，單人即可操作。

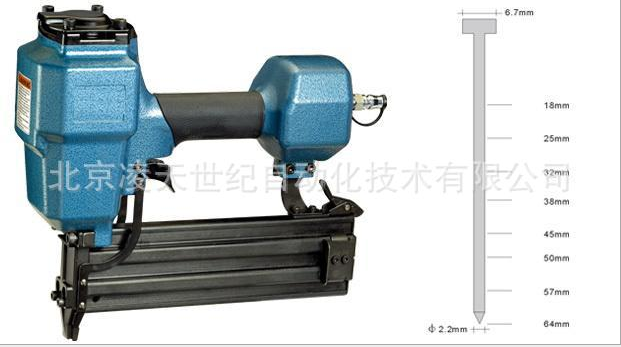

四、       技術參數

空載轉速:1000rpm

氣釘直徑：2.2mm

氣釘長度：18-64mm

重  量：3.01kg

可裝釘數：100根

適用材質：木板、混凝土

接口形式：3/8

氣管內徑：3/8"

動力源：壓縮空氣

額定壓力：≤0.7 MPa

沖洗水壓力：0.2-0.56 MPa

噪聲：≤120 dB(A)

五、       配置

主機（含斷水保護、灑水噴頭）

氣釘3排

斷水保護裝置1臺

凈化器1個

氣管2.5米

接頭1個

附：井下使用射釘裝置安全技術措施

施工前預備：

1、提前將施工所需要的工具、材料預備齊全（射釘裝置一把，射釘若干，便攜式瓦斯檢測儀一臺，手提式干粉滅火器一個）；

2、施工前必須對射釘槍進行檢查，確保射釘裝置使用正常；

3、施工前必須貫徹、學習本措施并履行簽字手續；

4、施工職員必須提前進進現場，熟悉施工環境。

安全技術措施：

1、施工前必須用便攜式瓦斯檢測儀檢查瓦斯濃度，瓦斯濃度高于2﹪時嚴禁施工；

2、施工過程中，必須時刻觀察瓦斯濃度，一旦瓦斯濃度高于2﹪時必須立即停止施工；

3、施工過程中必須一人操縱、一人監護；

4、檢查射釘裝置及使用過程中，嚴禁將射釘裝置對著人或電纜等；

5、施工過程中施工職員用力要均勻，防止射釘迸濺傷人；

6、施工過程中，施工職員要服從施工負責人的同一指揮；

7、所有的施工職員不得酒后參加施工和帶情緒上崗施工。

8、其它不到之處將按《煤礦安全規程》和審批意見執行。
